教你UPS电池估算方法,UPS配置不再难

发布时间:2023-04-20人气:784
       在实际项目中或与厂商的交流中,常常遇到这样的情况,根据UPS的输出容量和所要求的后备时,需要快速、粗略地给出相关电池的配置。而UPS本身的计算方法非常复杂,一般人根本无法操作,所以掌握简单的方法或估算可以迅速做出结果,在实际中节约了时间

一、UPS的简单方法

对于UPS的公式计算,我们在之前曾提到过,算起来比较复杂,很多人也不理解,那么今天我们来了解下简单的计算方法。


使用时按下列公式计算:

所需电池容量(Ah)= UPS容量(KVA)×109(Ah.块)/KVA/每组电池块数



举例一:

例如:对于109Ah•块/kVA设计UPS电池容量的算法,一台120kVA的UPS,每组电池32块,要求后备时间60min(即1h)。



则所需电池容量为(60min):
120kVA×109Ah•块/kVA=13080Ah•块,

13080Ah•块/32块=409(Ah),

即可选12V,100Ah电池4组(32块/组)。

注意:实际后备时间不足与60min接近。



如果每组33块,则13080/33=396Ah,同样可选12V、100Ah电池4组(33块/组)。

注意:33块/组实际后备时间超过60min(超出一点)。



如果要求后备时间为30min时:

109×120=13080Ah•块

13080/32=409Ah,409/2=205Ah。

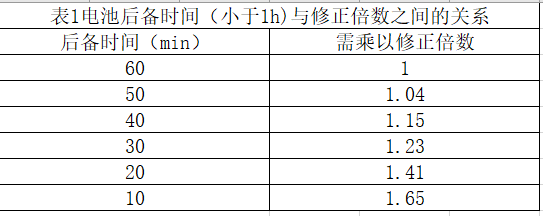

由于电池的放电功率与放电时间不是线性的,即不能只简单除以2,还需乘以修正系数。见表1,因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。



注意:实际后备时间超过30min(超出一点)。





如果要求后备时间20min时:

则409/3=136Ah,还需乘以修正系数,见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

注意:实际后备时间超过20min(超出一点)。

其它情况,以此类推。



举列二:

2、对于126Ah•块/kVA电池容量的算法,一台120kVA的UPS,每组电池32块,

如果计算时间是一小时以上,要在按上述计算后再除以一个修正系数,见表2。

计算方法和需乘以修正系数与前述完全一样。



例如:前例的后备时间是3h:

则126×120=15120Ah•块,

13080/32=472Ah,472×3=1417Ah;

还需除一个修正系数,1417/1.25=1131Ah。



则需要配置即可选12V、300Ah电池4组(32块/组)。



按照能量守恒原理,以上方法对于三相/单相或单相/单相UPS是一样的。

一般中大功率的UPS所配每组电池都是32块;电池并联数最好不要超过4组,以免影响电池组的均流和充电效果。



以上是快捷的粗算,不是特别精确。要想得到精确的结果,应参照电池厂家给出的电池放电特性。

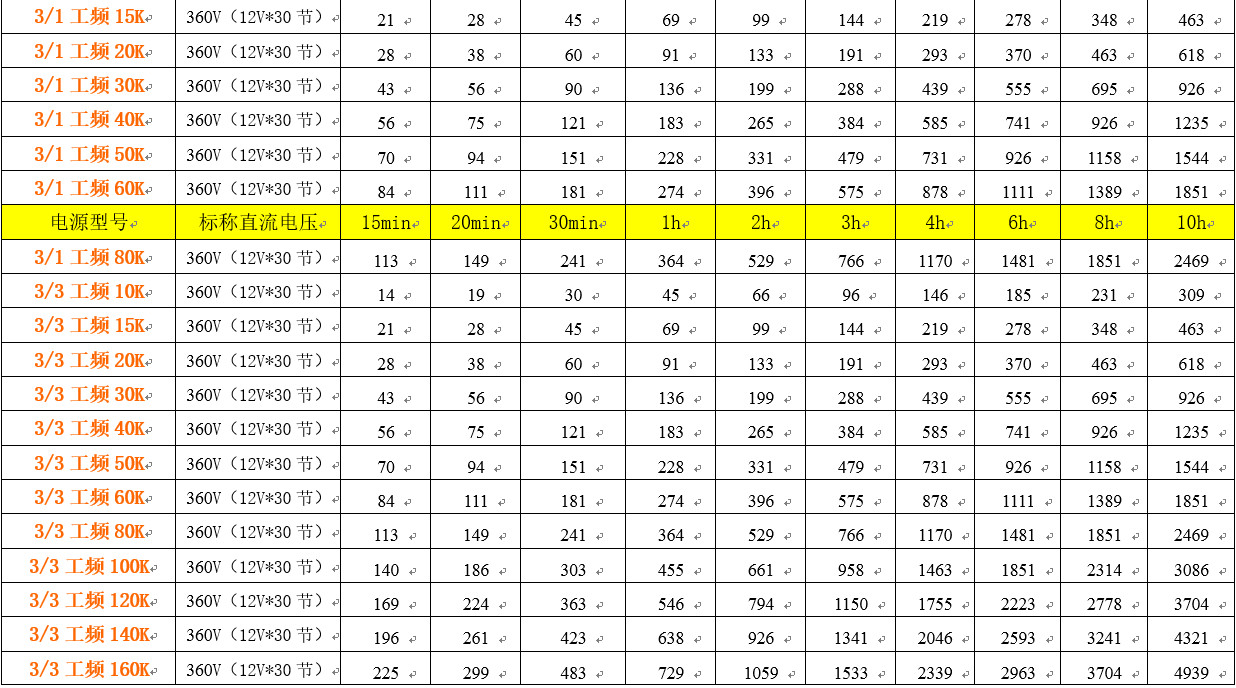

二、UPS延时配置表

关于上面的计算,虽然也比较简单,但是需要计算一两分钟,那么有没有更简单的方法,更简单的话就是直接看配置表了。

下各系列机器所配置的蓄电池容量,是按照“电流法”进行配置,仅做参考!

采用电池临界点电压计算,计算结果与实际比较接近,这里面例出了大部分常用的配置表。
