德阳市电业局中心机房拥有的2台山特高频机40KVA 山特品牌工频城堡系列3C3 PRO-40KVA（输入输出为三相380V）给机房设备供电。3C3 PRO-40KVA使用年限已达3年以上，现已过保修期，现在出现故障，给用户的设备带来极为不便，严重影响了使用的同时对用户设备也会带来意外的伤害。用户反回信息后经工厂工程师判断和分析两台主机故障如下：
一台为：UPS开机后，面板上无任何显示，UPS不工作。
故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：
——检查市电输入保险丝是否烧毁；
——若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；
——若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。 ——若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
第二台UPS故障为：故障代码：52为UPS内部故障
要重点检测：
——市电输入保险丝是否损坏；
——若市电输入保险丝完好，检查市电整流滤波电路输出是否正常； ——若市电整流滤波电路输出正常，检查市电检测电路是否正常；
——若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常逆变器是否击穿.
二.维修方案:
UPS换板维修步骤
对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维修旁路开关，将负载供电回路无间断的切换到维修旁路直接供电，以实现对负载不停电维护。维修时需要断开UPS内部的整流输入开关、旁路输入开关和直流输入开关以及输出开关，实现UPS内部不带电而对负载仍然维持供电的维修工作模式。
电力UPS换板维修具体步骤如下：
步骤一 UPS供电转换为手动维修旁路供电
（1） 确认UPS工作在旁路供电状态；
（2） 断开UPS主路交流输入开关（整流开关）；
（3） 断开UPS直流输入电源开关，确认UPS处于旁路供电状态，旁路指示灯亮； （4） 闭合手动维修旁路开关（如实施UPS负载断电维修，请忽略此步骤）；（ 5） 断开UPS交流旁路输入电源开关；
（6） 断开UPS交流输出开关（如手动维修旁路开关闭合，负载通过维修旁路供电）；
电力UPS换板维修步骤
对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维修旁路开关，将负载供电回路无间断的切换到维修旁路直接供电，以实现对负载不停电维护。维修时需要断开UPS内部的整流输入开关、旁路输入开关和直流输入开关以及输出开关，实现UPS内部不带电而对负载仍然维持供电的维修工作模式。
步骤二 拆卸UPS模块
(1） 确认UPS主机模块后面接线端子直流输入、交流输入以及输出端子没电； (2） 将UPS主机模块后面做好标记；
(3） 拆卸UPS前面板固定螺丝和后面固定螺丝； (4） 将UPS模块从屏柜中取下，并拆开机器上盖板。
三、后期保养方案
1、工程概况

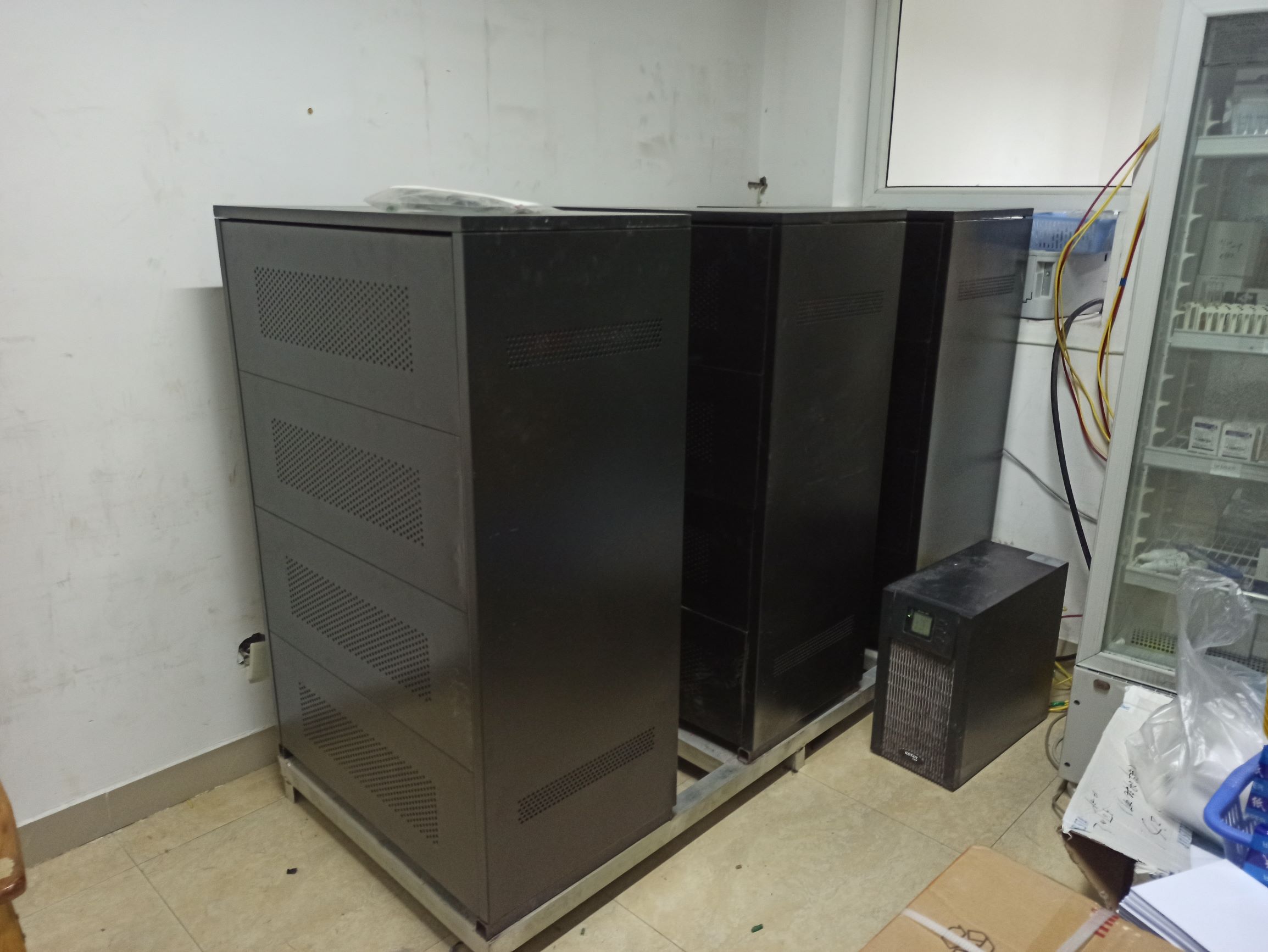

德阳市电业局中心机房拥有的2台山特高频机40KVA UPS负责提供机房设备及其他重要设备的供电。是保证所有机房设备的安全运转，避免数据因停电丢失或损坏硬盘。因此，为保证德阳市电业局业务正常运行及机房设备正常运转，必须保证电力供应，既必须保证2台UPS电源的运行安全，所以，对设备的日常维护就显得尤为重要。在日常维护中，可以及时的了解设备运行状况，发现设备存在的安全隐患，及时排除故障，从而保证设备正常运行
2、实施方案及内容
2台UPS维护保养
应德阳市电业局的要求，我公司将严格执行，做到每三个月按时指派山特品牌UPS电源授权工程师到现场进行上述设备的检修，维护及登记工作。具体内容：
我公司在维保期内，每三个月，不论甲方招标书中规定UPS电源系统是否有故障，我们都对设备进行一次全面的检查，内容包括：
UPS除尘处理
半年内对每台UPS进行一次除尘和详细检修
实施步骤：由于2台UPS采用冗余热备份设计，根据我公司技术人员近期对UPS巡检确认，2台40KVA由于山特品牌UPS电源UPS的合理设计，只打开UPS顶盖和UPS前挡板即可看到所有控制电路板及重要部件，用专用毛刷将电路板和重要部件的灰尘进行清扫，再用小风量专用小型吸尘器将浮尘吸净，检查有无松动接线和观察线路接头有无发热现象。清扫和检修完毕后，开启此UPS，等待进入正常模式后后，再停掉另一台UPS主机检修和灰尘清理。
按以上方法将2台UPS清理干净并检修。需要60分钟、2名专业工程师参加。
UPS风机检查
实际上风扇在UPS各部件中占有非常重要的地位，一旦风扇出了故障，则整台机器将因过温而停止工作。因此，每季度对UPS维护时将对风扇进行细致检查，一旦有风扇运行不正常或发出异常杂音，我们将及时更换。
UPS状态信息参数查询
在每季度UPS维护时，先对UPS参数及信息进行查询，重要查询历史事件记录，看是否有告警代码，事件发生的日期与时间，查明原因并及时解决。如果是某控制部分参数或元器件有问题造成参数变化的告警，我们将更换此电路板，以确保UPS的安全工作。如果是客户市电或其他原因造成的告警且不影响UPS的正常使用的，我们以书面形式加以说明。需更改参数的我们将现场及时更改，以避免不必要的告警打扰。
UPS逆变器电容维护保养
我公司在UPS主机维保期内，将对逆变器电容进行全面保养。每季度对逆变器电容进行一次放电激活，每台UPS将放电20分钟。每一年对逆变器电容做深度放电一次，已达到全面激活逆变器电容的目的，每台UPS放电40分钟。
UPS逆变器电容检测
蓄逆变器电容是UPS电源的重要组成部分，因此，每个季度对7台UPS逆变器电容进行一次检测（需2名工程师参加）
实际上风扇在UPS各部件中占有非常重要的地位，一旦风扇出了故障，则整台机器将因过温而停止工作。因此，每季度对UPS维护时将对风扇进行细致检查，一旦有风扇运行不正常或发出异常杂音，我们将及时更换。
UPS状态信息参数查询
在每季度UPS维护时，先对UPS参数及信息进行查询，重要查询历史事件记录，看是否有告警代码，事件发生的日期与时间，查明原因并及时解决。如果是某控制部分参数或元器件有问题造成参数变化的告警，我们将更换此电路板，以确保UPS的安全工作。如果是客户市电或其他原因造成的告警且不影响UPS的正常使用的，我们以书面形式加以说明。需更改参数的我们将现场及时更改，以避免不必要的告警打扰。
UPS逆变器电容维护保养
我公司在UPS主机维保期内，将对逆变器电容进行全面保养。每季度对逆变器电容进行一次放电激活，每台UPS将放电20分钟。每一年对逆变器电容做深度放电一次，已达到全面激活逆变器电容的目的，每台UPS放电40分钟。
UPS逆变器电容检测
蓄逆变器电容是UPS电源的重要组成部分，因此，每个季度对2台UPS逆变器电容进行一次检测（需2名工程师参加）。
测试第一步：先用逆变器电容测试仪检测每块逆变器电容的参数,包括：温度、浮充电压、逆变器电容内阻等。常温下浮充状态逆变器电容温度应该与机房温度相符，如果有某些逆变器电容的温度高于其他逆变器电容，则说明此逆变器电容内部控制阀出现问题。如果测试仪出现告警说明此块逆变器电容内阻超出规定值。出现以上情况，已无法正常使用，建议用户更换新的逆变器电容。
测试第二步：在允许的时间内对UPS逆变器电容检测，先测出每台UPS逆变器电容组的浮充总电压，以保证每台UPS的充电器是完好的。再测试每台UPS逆变器电容组的单块电压，并做详细记录。测试完毕后观察每组逆变器电容是否有单块逆变器电容电压过高现象，以保证充电机工作在均充模式。
测试第三步：将UPS主机市电输入关闭，UPS由逆变器电容供电，测试逆变器电容组总电压，一人用万用表监视总电压，另一人测试逆变器电容组单块电压，并详细记录。测试
完毕后，观察此UPS逆变器电容组单块逆变器电容最大压差是否超过0.4VDC，一旦压差超过0.4VDC,说明此逆变器电容组中有某些逆变器电容内阻增大，使用寿命已到，建议客户予以更换新逆变器电容组。一台UPS测试后，闭合市电输入开关，UPS恢复正常工作。按照以上方法测试另外1台UPS逆变器电容，每台UPS逆变器电容测试需要40分钟。
UPS接线检查
在UPS除尘处理后，由于UPS处于停机状态，我们将对UPS主机的所有接线端子进行全面检查，做紧丝处理，以保证UPS所有接线完好，无松动，确保UPS正常工作。
为了能做到突发事件的应急处理，我们将在贵单位通知的2小时内到达现场并培训用户一旦出现应急情况应如何进行操作和应注意事项。
